Подключение двухконтурного газового котла

Главная / Полезные статьи / Подключение двухконтурного газового котла


Установка двухконтурного газового котла позволяет убить сразу двух зайцев — обеспечить теплоносителем систему отопления дома и организовать горячее водоснабжение для бытовых нужд. То есть один котел решает две достаточно серьезные задачи. Вот почему подобные агрегаты в последнее время так популярны у жителей загородных поселков.

Подключение двухконтурного газового котла — дело непростое, но если в нем разобраться, то можно провести монтажный процесс своими руками.

Основная масса моделей котлов этого вида работает в режиме — 11 литров горячей воды за одну минуту. Неплохой показатель, но он возможен только при правильной установке и подключении агрегата. Принцип работы этого отопительного прибора основан на существовании двух контуров, каждый из которых работает отдельно, то есть независимо. Один из них обеспечивает теплоносителем систему отопления, а второй — систему горячего водоснабжения.


Основная схема подключения

Чтобы подключить двухконтурный газовый котел правильно, необходимо несколько систем, с которыми он плотно связан:

  • Отопление, где будет два патрубка — подача теплоносителя и его обратка.
  • Водопровод, откуда в системы будет подаваться холодная вода.
  • Газопровод для подачи топлива.
  • Сеть электрического питания, если в котле установлены приборы контроля и регулирования.

С последней точкой подключения обычно хлопот немного. Для этого потребуется лишь розетка. Потребляет такой котел электроэнергии на уровне планшета, так что ждать больших расходов не приходится. Электропитание газового котла следует организовать со стабилизатором напряжения. И обязательно сделать заземляющий контур (заземление) для котла. Это позволит обеспечить бесперебойную и надежную работу.

Требования к помещению

Каких-то особых требований к помещению, где необходимо подключить двухконтурный котел, работающий на газе, нет. Но некоторые правила все же существуют:

  1. В этой комнате должно быть окно, которое можно в любой момент открыть.
  2. Обязательна действующая вентиляция.

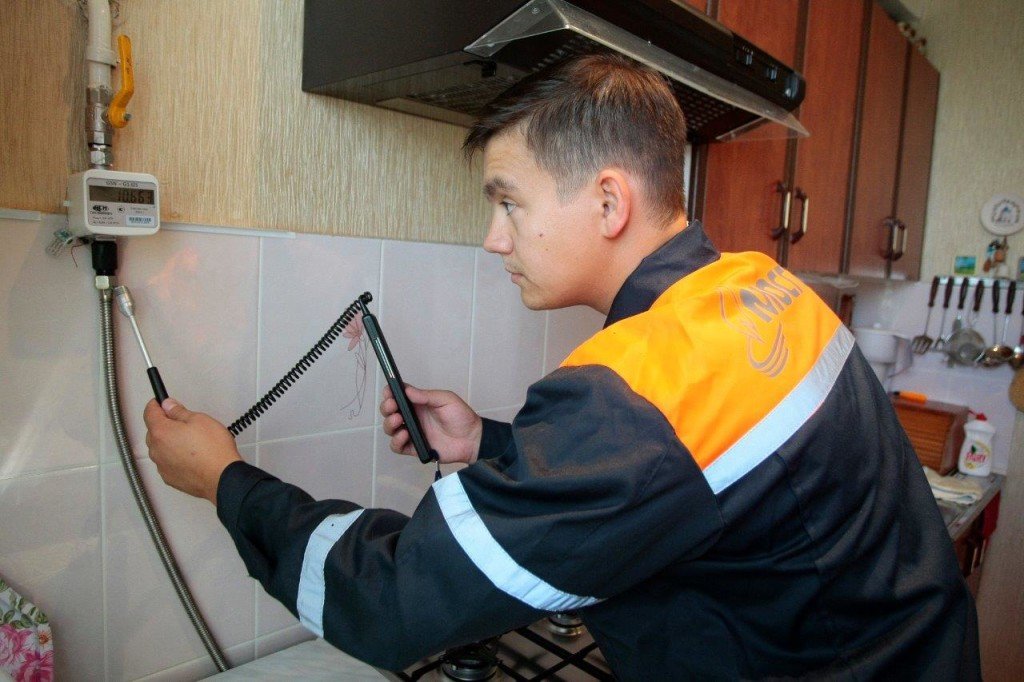

  3. В помещении должны быть проведены все трубопроводы, к которым агрегат будет подсоединяться. Особое внимание — трубе для газа. На ней обязательно должен быть установлен счетчик расхода топлива.

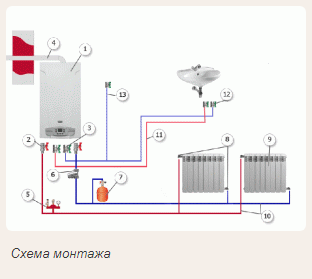

Схема подключения газового двухконтурного котла во всех моделях, которые есть на современном рынке, одинакова. Если и есть отличия, то только по расположению патрубков в котле. Но и это достаточно большая редкость.

Нюансы подключения

Процесс начинается с установки на трубопровод водопровода отсекающего вентиля и фильтра грубой очистки. Этот небольшой, но важный прибор обеспечит чистоту воды в системе нагрева. Не секрет, что отложения в теплообменнике часто связаны именно с низким качеством поступающей воды.

Отсекающий вентиль понадобится, если возникнет необходимость перекрыть подачу воды для проведения ремонта котла, чистки или замены фильтра.

Далее подключаются патрубки отопительной системы и трубы для горячей воды на хознужды. Здесь также ничего сложного нет, а процесс точно такой же, как и в случае с водопроводом. Производится установка отсекающих кранов с присоединением к котлу. Лучше, если отсекающий кран будет шаровым.

Настенный двухконтурный газовый котел в своем составе имеет внутренний циркуляционный насос, который обеспечивает равномерное распределение тепла по радиаторам отопления. Это необходимый прибор, который требует особой обвязки. Настенный агрегат энергозависим, так что любое отключение электричества снижает эффективность работы всей системы и сопровождается потерей тепловой энергии. Напольные модели могут работать и без циркуляционного насоса, то есть с естественной циркуляцией теплоносителя.

И последний этап подключения — это трубопровод газа. Постарайтесь для котла найти такое место, чтобы к газовой трубе он был ближе всего. Конечно, сегодня соединение можно провести специальными газовыми шлангами, и служба пожарной безопасности позволяет это делать. Но нельзя устанавливать шланг большой длины, лучше подвести трубу к месту монтажа агрегата. Своими руками выполнять это не рекомендуется, так что придется обратиться в специализированную компанию, имеющую лицензию на проведение подобного вида работ. Пусть газовой трубой занимаются специалисты.

Обвязка отопительного устройства

Принцип обвязки

Что необходимо установить на трубе для газа? В первую очередь кран и сетчатый фильтр. Все это соединяется резьбой или фланцами. Что выбрать — решайте сами. Есть еще один элемент, который входит в систему подключения газового двухконтурного котла. Это дымоход. Если вы решили в собственном доме установить настенный вариант, то коаксиальный дымоход — оптимальный выбор. Для этого в стене придется сделать сквозное отверстие диаметром, соответствующим диаметру дымохода. Коаксиальная труба выводится горизонтально за стену.


Настройка котла

Инструкция к паспорту двухконтурного котла гласит, что заниматься настройкой и подключением газа к котлу должен только сертифицированный специалист.
Мастер опрессует агрегат, проверит блоки безопасности и управления, задаст необходимый режим работы и все это покажет хозяину дома. Особое внимание уделяется выставлению режимов, потому что в дальнейшем этим будете заниматься вы сами.

Заключение по теме.

Как видите, подключение двухконтурного газового котла — дело не очень сложное. Здесь требуется соблюдение всех правил, которые описаны в инструкции, точная последовательность этапов и внимательность. Соединяются в едином приборе несколько систем жизнеобеспечения, и если вы допустите малейшую ошибку, то гарантировать слаженную работу агрегата будет сложно. Так что будьте внимательны и аккуратны.
